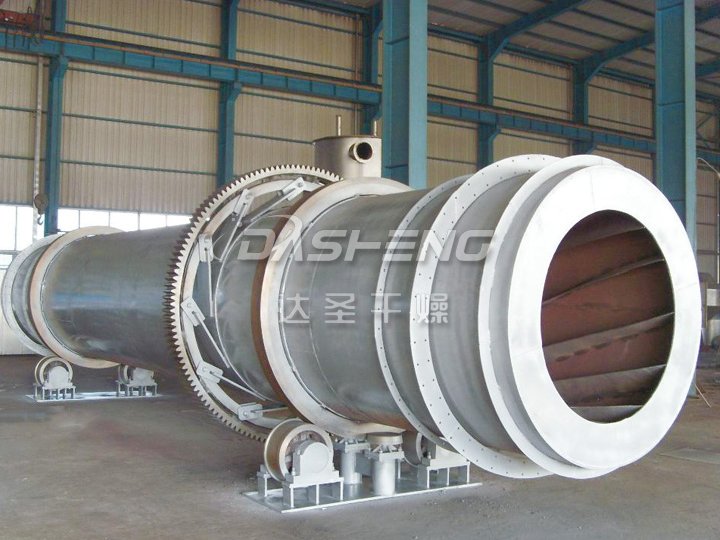

HZG系列回转滚筒干燥机

工作原理

  湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与并流（逆流）的热空气充分接触，加快了干燥传热，传至推动力。在干燥过程中，物料在带有倾斜度的抄板和热气流的作用下，可调控地运动至干燥机另一段星形卸料阀排出成品。

适应物料

◎化工、矿山、冶金等行业大颗粒，比重大物料干燥，如：矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵。
◎对有特殊要求的粉末、颗粒状物料的干燥，如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。
◎要求低温干燥，且需大批量连续干燥的物料。

性能特点

◎转筒干燥器机械化程度高，生产能力较大。
◎流体通过筒体阻力小，功能消耗低。
◎对物料特性的适应性比较强。
◎操作稳定，操作费用较低，产品干燥的均匀性好。

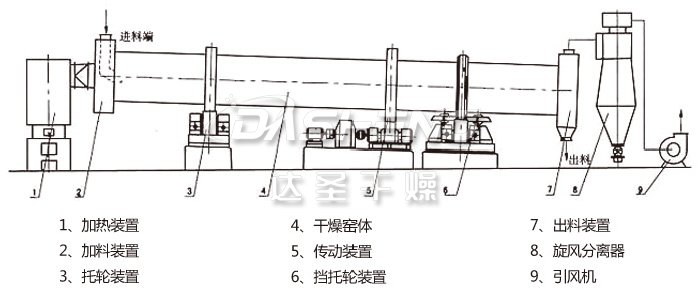

结构示意图

技术规格

型号	直接加热顺流式	直接加热顺流式	直接加热逆流式	直接加热逆流式	复合加热	复合加热
物料种类	矿石	HP发泡剂	高炉矿渣	硫铵	磷肥	煤
处理量(kg/h)	1000	466	15000	20000	12000	5000
出含水量(%)	30	13	6	1.5	5	6.5
终含水量(%)	15	0.3	1	0.1	0.1	0.1
平均粒径(mm)	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆积重度(kg/m3)	770	800	1890	1100	1500	750
热风量(kg/h)	3900	5400	10750	9800	6500	16000
入口气体温度(℃)	600	165	500	180	650	570
物料出口温度(℃)		42	100	70	80	75
加热方式	煤气	蒸气式电加热	重油	燃煤热风炉	重油	重油
装料系数		6.3	7	7.5	7.8	18
转速(rpm)	4	4	3.5	3	4	2
倾斜度	0.04	0.005	0.03	0.05	0.05	0.043
抄板数目	12	24	12	22	内筒外面8 内筒外面16	6 12
干燥器直径(m)	2.0	1.5	2	2.3	外筒2 内筒0.84	外筒2.4 内筒0.95
干燥器长度(m)	20	12	17	15	10	16
驱动功率(kw)	22	7.5	15	11	11	15
